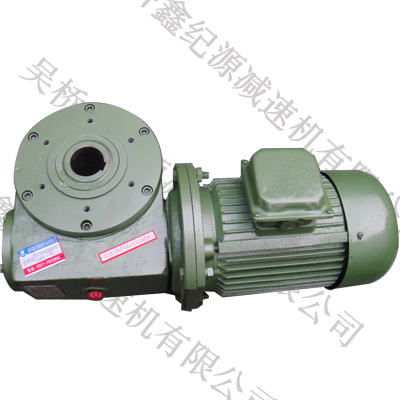

SCWUM型軸裝式圓弧圓柱蝸桿減速機，采用環面蝸桿包絡成形（ZC1型）圓柱蝸桿，蝸輪齒形與蝸桿共軛，本產品符合（JB/T6387 — 1992）直接套裝在工作機主軸上，包括 SCWUM ，SCWSM，SCWOM 三個系列。

一、       軸裝式圓弧圓柱蝸桿減速機型號：

（1）SCWUM 型—蝸桿在蝸輪之下的軸裝式圓弧圓柱蝸桿減速器；

（2）SCWSM 型—蝸桿在蝸輪之側的軸裝式圓弧圓柱蝸桿減速器；

（3）SCWOM 型—蝸桿在蝸輪之上的軸裝式圓弧圓柱蝸桿減速器。

二、       軸裝式圓弧圓柱蝸桿減速機材質：

（1）減速機殼體選用HT40灰鑄鐵。

（2）蝸桿選用材質20CrMnTi，其熱處理齒面硬度為HRC56-62芯部為≥HRC30。

（3）低速輸出蝸輪軸采用45號鋼或機械性能相當的其他材質，調質處理硬度達到HB217-255。

（4）蝸輪材質的選用，蝸輪輪緣材質采用GB1176-74《鑄造銅合金》規定的錫青銅(ZQsn10-1) 用離心鐵模鑄造，蝸輪輪芯采用HT300灰鐵輪芯，其蝸輪輪緣硬度不得低于≥HB90。

三、軸裝式圓弧圓柱蝸桿減速機的安裝：

（1）軸裝式蝸輪蝸桿減速機直接套裝在工作機的主軸上，當蝸輪蝸桿減速機運轉時，作用在減速機箱體上的反力矩，又安裝在減速機箱體上的反力矩支架或由其他方法來平衡。電動機值接相配，另一端與固定支架聯接。

（2）反力矩支架應安裝在軸裝式減速機朝向的工作機的那一側，以減小附加在工作機軸上的彎矩。反力矩支架與固定支撐連接端的軸套使用橡膠彈性體，以防止發生撓曲并吸收轉動中所產是轉矩波動

（3）為了避免工作機主軸撓曲及在蝸輪減速機軸承上產生附加力，減速機與工作機之間的距離并不影響正常的工作條件下盡量小，其值為5-10mm。

（4）接通電動機電源空轉試機5-10分鐘，無異常情況即可正常工作。
