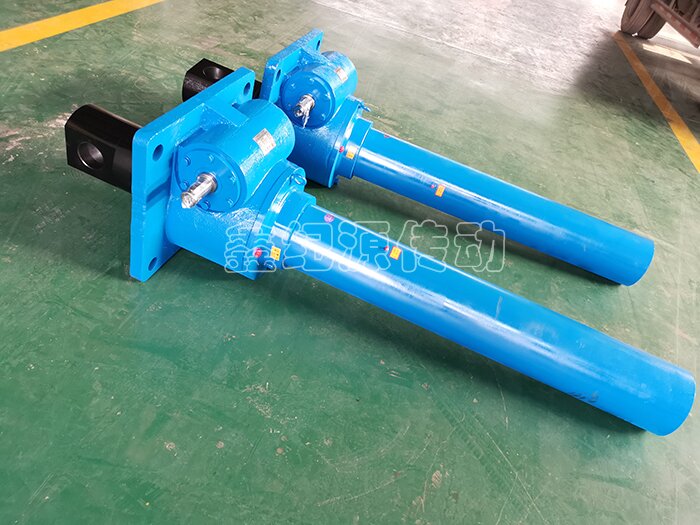

絲桿升降機又稱螺旋傳動機構。它主要用來將旋轉運動變換為直線運動或?qū)⒅本€運動變換為旋轉運動。有以傳遞能量為主的(如螺旋壓力機、千斤頂?shù)?；也有以傳遞運動為主的如機床工作臺的進給絲杠)；還有調整零件之問相對位置的螺旋傳動機構等。



絲桿升降機有滑動摩擦機構和滾動摩擦機構之分。滑動絲杠螺母機構結構簡單，加工方便，制造成本低，具有自鎖功能，但其摩擦阻力矩大、傳動效率低(30％～40％)。滾珠絲杠螺母機構雖然結構復雜、制造成本高，不能自鎖，但其_優點是摩擦阻力矩小、傳動效率高(92％～98％)，精度高，系統剛度好，運動具有可逆性，使用壽命長，因此在機電一體化系統中得到大量廣泛應用。

絲桿升降機機構

1．工作原理絲杠4和螺母1的螺紋滾道間置有滾珠

2，當絲杠或螺母轉動時，滾珠2沿螺紋滾道滾動，則絲杠與螺母之間相對運動時產生滾動摩擦，為防止?jié)L珠從滾道中滾出，在螺母的螺旋槽兩端設有回程引導裝置

3，它們與螺紋滾道形成循環回路，使?jié)L珠在螺母滾道內循環。 傳動形式根據絲杠和螺母相對運動的組合情況，絲桿升降機基本傳動形式有的四種類型。

(1)螺母固定、絲杠轉動并移動，該傳動形式因螺母本身起著支承作用，消除了絲杠軸承可能產生的附加軸向竄動，結構較簡單，可獲得較高的傳動精度。但其軸向尺寸不宜太長，否則剛性較差。因此只適用于行程較小的場合。

(2)絲杠轉動、螺母移動，該傳動形式需要限制螺母的轉動，故需導向裝置。其特點是結構緊湊，絲杠剛性較好。適用于工作行程較大的場合。
